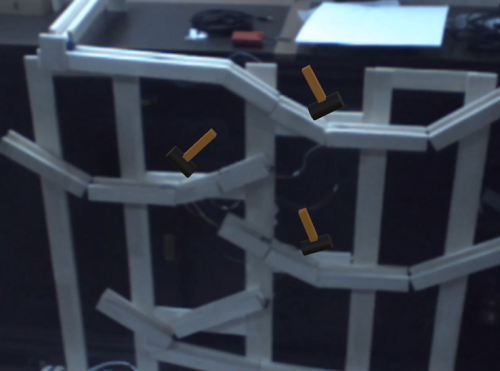

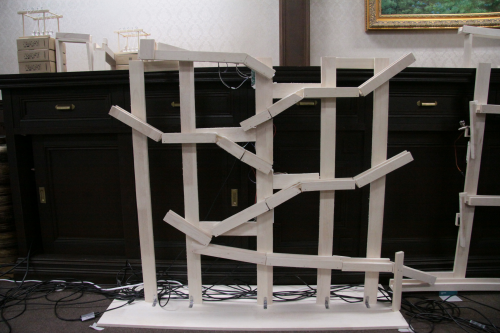

・ルートチェンジバーチャルのハンマがレールを叩くことによって,レールが落下 し,リアルのビー玉が進むルートが変更するピタゴラスイッチ. 超音波センサによってリアルのビー玉の通過を感知し,バーチャル のハンマを回転させる.ハンマがレールを叩くと,電磁石と鉄でつ ながっているレールの結合部が離れ,ビー玉は下のレールに移動する. |
![]() |

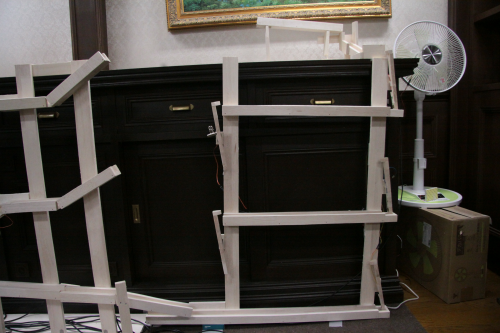

・S字ルートリアルとバーチャルのビー玉が交互に移動するピタゴラステージ. 圧力センサがリアルのビー玉の衝突を感知すると,バーチャルのビ ー玉が移動し始める.また,バーチャルのビー玉がレールの端まで 来ると,サーボモータが起動し上のレールのビー玉を押す. |
![]() |

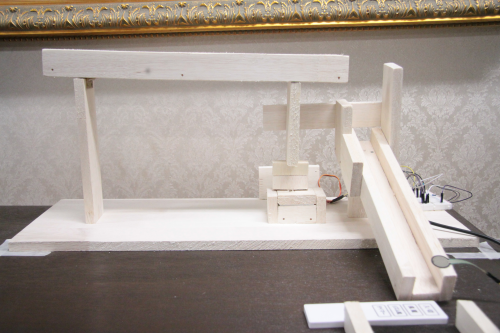

・積み木はじきデバイスレールを支える柱の積み木をはじくデバイス. バーチャルのビー玉が柱に到達すると,サーボモータによって棒が 回転し,積み木を弾き飛ばす.積み木が弾き飛ばされるとレールが 傾き,レール上のビー玉が転がり始める. |
![]() |

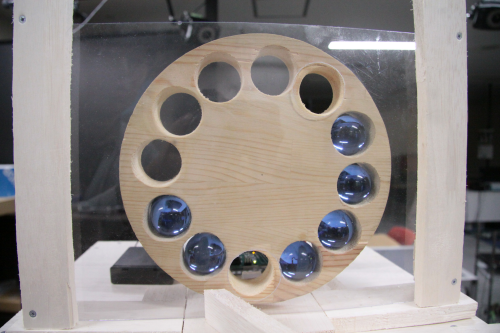

・回転盤バーチャルのビー玉からリアルのビー玉に切り替えるデバイス. 複数の穴が開いた回転盤にバーチャルのビー玉が入ると,サーボモ ータによって回転盤が回転.回転盤の前には1カ所穴の開いた透明 板あり,回転盤が回るごとに,その穴からリアルのビー玉が1つずつレール上に移動する. |
![]() |
